由于室外環境溫度較低，熱泵空調加熱系統效果顯著下降，冬季增加輔助電加熱電路，提高加熱效果；由控制電路和加熱器組成，控制電路控制加熱器交流電源的連接和斷開，室內風扇吹出加熱器產生的熱量，提高室溫。

一.掛式空調電加熱

1.安裝位置

懸掛式空調的輔助電加熱安裝在蒸發器頂部，位于貫流風扇上部。當空調在加熱模式下工作時，房間空氣通過蒸發器和輔助電加熱，從出風口吹出，從而快速提高房間溫度。

取下蒸發器左側的固定螺釘，從左側抬起蒸發器，可以看到輔助電加熱。取下蒸發器后，翻轉反面，可以直觀地看到輔助電加熱固定在蒸發器上。

2.PTC輔助電加熱結構

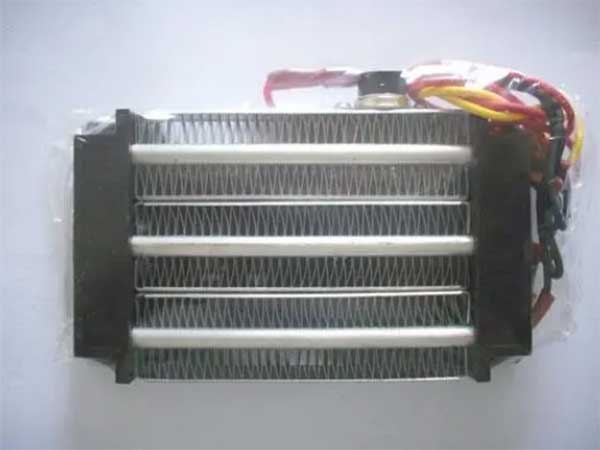

美的KFR-26GW/DY-B(E5)空調采用PTC加熱裝置，如圖所示，由PTC加熱器、左右兩個固定支架、75℃溫度保險、兩個頭組成。

3.PTC加熱器的特點

以PTC熱敏電阻為加熱源，安裝在鋁管內，與鋁管絕緣。鋁管外安裝翅片散熱器和過熱保護器，結構簡單，自動溫度控制，加熱快。輸出功率和電流可隨工作電壓的變化自動調節。

空調輔助電加熱原理及檢測。

當PTC加熱器由于室內風停止運行而不能完全散熱時，其功率會自動下降，從而降低自身溫度，較大限度地避免火災等事故。

4.測量電流

從空調銘牌可以看出，該機采用720WPTC輔助電加熱裝置，額定電流為3.3A；空調正常運行時，用萬用表交流電流擋測量3.24A，與銘牌標記值相同，可表明工作正常。

如果實時電流為0A，用萬用表交流電壓擋測量電源插頭的交流電壓。如果是220V交流，可以判斷室內主板輸出的交流電壓，測量PTC加熱器或75℃溫度保險電阻；如果電壓為0V交流，檢查室內主板的相關單元電路。

5.測量阻值

首先，拔下電源插頭，用萬用表阻擋測量電源插頭中的電線。由于PTC熱敏電阻值隨溫度變化迅速，PTC輔助電加熱長期未使用，即表面溫度為常溫（房間溫度約10℃），測量電阻值約500Ω；當PTC輔助電加熱工作約10分鐘時，表面溫度較高，關閉空調，迅速拔下電源插頭，測量電阻值為122.9Ω，隨著溫度的下降，電阻值逐漸上升。
